Rikastamon
yläkerrassa sijainneet suuret kuulamyllyt jauhoivat
malmin hienoksi hiekaksi josta molybdeeni erotettiin
flotaatiomenetelmällä, prosessissa käytettiin hyväksi
mm. Flotolia ja natriumsyanidia. Jäännös pumpattiin
veden kanssa jätehiekka-alueelle. Rikastamon tarvitsema
runsas vesimäärä saatiin noin kahden kilometrin
päästä Konnanlammesta. Siellä olleelta
pumppuasemalta vesi johdettiin ensin voimalaitokselle ja
edelleen rikastamolle puurakenteisessa putkessa, joka
oli halkaisijaltaan 35 cm.

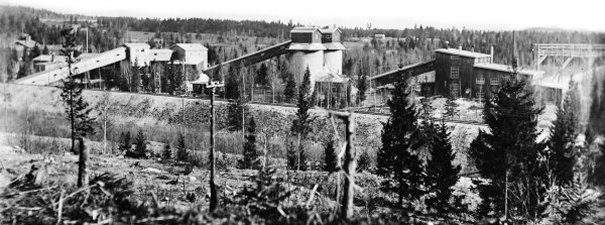

Yllä:
Vasemmalla kartiomurskaamo, keskellä
varastosiilot, oikealla rikastamo sekä hiekkavallit.
Oikealla aito Mätäsvaaran rikastamossa käytetyn
syanidin tynnyri. Syanidia oli tynnyrissä 50 kg.
Sota-aikana ei mitään mennyt hukkaan, tynnyrin
irtileikatuista kansista
oli valmistettu mm. kattopaanuja. Tästä tynnyristä oli
tehty säilytysastia jolloin siihen oli liitetty kahvat.
Jätevesi
johdettiin rikastamolta 7 km pituista jäteojaa pitkin
Viekijärveen. Mätäsvaaran kaivoksen malmin
molybdeenihohteen pitoisuus on ollut huomattavan
alhainen, sillä vain yhtenä toimintavuonna se nousi
yli 0,2%:n. Yleensä se oli reilusti tämän alapuolella,
pienimmillään pitoisuus oli 0,11%. Puhtaan molybdeenin
osuus jää vielä näitäkin pienemmäksi, koska
molybdeenihohteessa rikkiä on n. 40% ja molybdeeniä
vain 60%.
Yllä:
Rikastamo jätehiekkavalleilta nähtynä, oikealla
kartiomurskaamosta tulleen kiven varastosiilot, joista
oikeanpuoleinen siilo oli käytössä.
Alla: Hieno
jäännöshiekka muodosti valleja, jotka
vieläkin ovat, kovastikin huvenneina olemassa.
Rikastamon
laitteita. 2 kuulamyllyä, 1940 mm Ø x 2250 mm
sisämitat. Uudella vuorauksella. n=22. Moottorit 130
kw n=980, hammasvaihteet 960/40. Dorr- D S F X
luokittelija 6` x 25`, 30 iskua/min. Moottori 11
kw n=720, kiilahihna.
2 ryhmää, jossa 5 kpl Denver-malli Boliden
vaahdotuskennoja, kummassakin (kaksois), 1100 x 11000
mm kumpikin. Moottorit 7,5 kw, n=950 (kaksoiskennoa
kohden) kiilahihnat. 1 Denver -malli Boliden
vaahdotuskennoja, kummassakin (kaksois), 1100 x 11000
mm kumpikin. Moottorit 7,5 kw, n=950 (kaksoiskennoa
kohden) kiilahihnat. 1 Denver -malli Boliden
vaahdotuskennoja, kummassakin (kaksois), 1100 x 11000
mm kumpikin. Moottorit 7,5 kw, n=950 (kaksoiskennoa
kohden) kiilahihnat 2 kpl keskipakoispumppua,
Karhula-Z-Laval 50 l/min, nostokorkeus 25 m v.p.
Moottori 2,3 kw n=2850, suoraan kytketty.
Alla: Rikastamon henkilökuntaa taustanaan hiekanpoistoputkiston tukirakenteita ja hiekkajätevallit
Keskipakoispumppu
Landsverk 200 l/min, nostokorkeus 16 m v.p. Moottori 3
kw, n=2780, suoraan kytketty. 2
kpl keskipakoispumppua, Karhula-Z-Laval 50 l/min,
nostokorkeus 25 m v.p. Moottori 2,3 kw n=2850, suoraan
kytketty. Kosketussäiliö, puusta. Moottori 3 kw,
n=925, kiilahihna. 15`Macintosh- pneumaattinen
vaahdotuskenno. Hammasvaihdemoottori 1430/89
kierrosta/min, ketjukäyttö. Denver -malli Boliden
vaahdotuskennoja, kummassakin (kaksois), 1100 x 11000
mm kumpikin. Moottorit 7,5 kw, n=950 (kaksoiskennoa
kohden) kiilahihnat. 5 Geco-tasosuodinta. Kuivausuuni.
2 kpl 6" Wilfley- (Sala) -lietepumppuja 70 kw, n=
1480, kiilahihna.
|
